| محل منبع: | چین |
| نام تجاری: | TOPER |
| گواهی: | CE |
| شماره مدل: | XY30/630-30U |
| مقدار حداقل تعداد سفارش: | قابل مذاکره |
|---|---|
| قیمت: | Best factory price |
| جزئیات بسته بندی: | بسته بندی چوبی استاندارد صادراتی. |
| زمان تحویل: | 10-15 روز کاری پس از دریافت پرداخت شما |
| شرایط پرداخت: | L/C، T/T، D/A، D/P، Western Union |
| قابلیت ارائه: | 200 ست در ماه برای این فیلتر پرس صنعتی |
| Filtration area: | 30 square meter | Plate size: | 630*630mm |
|---|---|---|---|
| Filter Chamber volume: | 452L | Filter plate number: | 37pcs |
| Filtrating pressure: | 0.6Mpa | Cake discharge: | two workers by hand operation |
| Motor power: | 2200w | Compress type: | hydraulic system |
| Application: | Food,environmental proteciton,medicine,chemical,metrallurgy | Function: | dehydration,separaiton and concentration |
| Plate material: | Reinforced polypropylene | Filter medium: | Filter cloth |
| Voltage: | 380V/220V /400-450V/Customized | Feeding method: | Central feeding |
| Liquid discharge type: | Open flow or close flow | Conditon: | New |

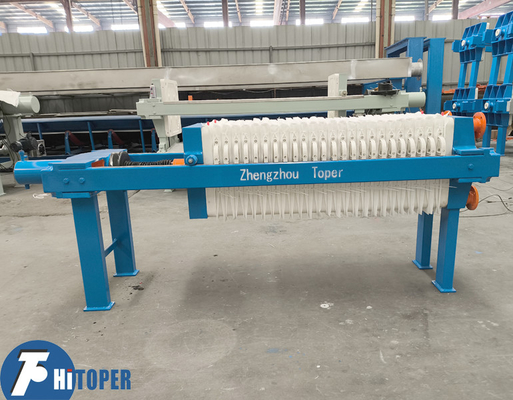

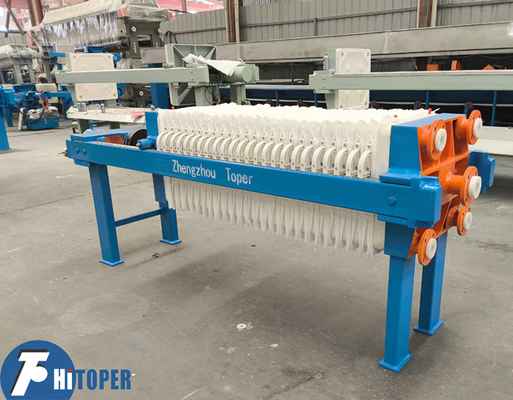

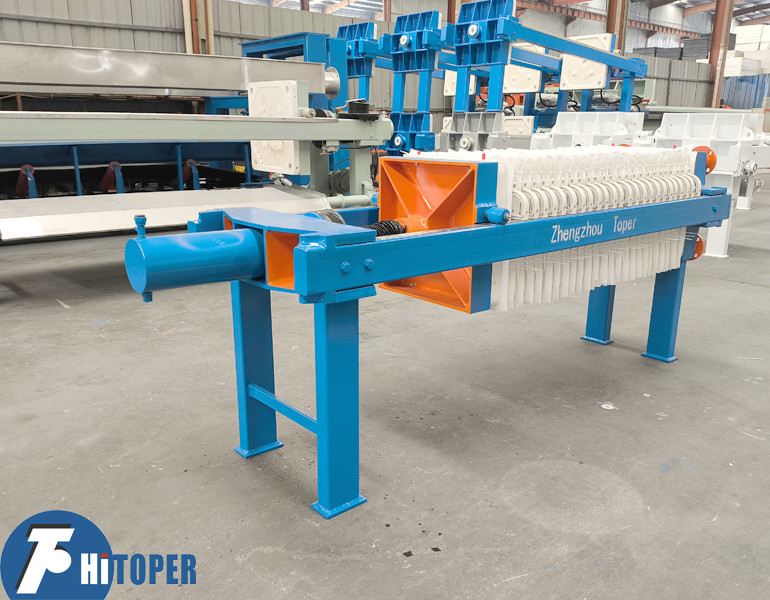

630x630mm صفحه 0.6Mpa فشار صنعت فیلتر مطبوعات گواهینامه CE
پارامترهای فنی اصلی این فشار فیلتر
1مدل XY30/630-30U
2مساحت فیلتر: 30m2
3اندازه صفحه فیلتر: 630*630mm
4حجم اتاق فیلتر: 452L
5ضخامت کیک فیلتر: 30 میلی متر
6شماره صفحه فیلتر: 37 عدد
7فشار فیلتر: 0.6Mpa، همچنین می تواند 2.0Mpa باشد، اگر ما برخی از فیبر شیشه ای را در هنگام تولید صفحه فیلتر اضافه کنیم.
8قدرت موتور: 2.2kW
9وزن: حدود 2360 کيلوگرم
10ابعاد: 3590*900*1100 متر
نحوه استفاده از یک فشار فیلتر،
مخلوط جامد مایع به فشار فیلتر پمپ می شود، که از تعدادی از صفحات فیلتر درهم شکسته تشکیل شده است که اتاق ها را تشکیل می دهند.صفحات در یک قاب فولاد ساخته شده پشتیبانی می شود و با نیروی اعمال شده از یک رام هیدرولیک نصب در کار قاب در انتهای ماشین بسته نگه داشته می شود.هر صفحه فیلتر با یک پارچه فیلتر پوشانده شده است که ذرات جامد را حفظ می کند، اما به مایع اجازه می دهد از طریق دریچه های صفحه فیلتر عبور کند و خارج شود.
ذرات باقی مانده به تدریج بر روی سطح رسانه فیلتر جمع می شوند و پس از یک دوره زمانی در نهایت یک کیک جامد تشکیل می دهند.
همانطور که کیک فشار را در داخل فشار فیلتر ایجاد می کند فشار افزایش می یابد زیرا فیلترات باید از طریق کیک که تا حدودی تشکیل شده است عبور کند تا از اتاق خارج شود.به طور فزاینده ای سخت تر می شود که پمپ کردن را ادامه دهیم زیرا مطبوعات قادر به پذیرش مواد جامد بیشتری نیستنددر این مرحله پمپ تغذیه به ندرت می چرخد و جریان فیلترات از فشار فیلتر به طور قابل توجهی کاهش یافته یا به طور کامل متوقف شده است.
در این نقطه یا زمانی که زمان فیلتراسیون یا فشار از پیش تعیین شده به دست می آید، چرخه به پایان می رسد و کیک فیلتر به طور کامل تشکیل شده است.
پارامترهای فنی این تجهیزات فشار فیلتر:
| نوع |
منطقه فیلتر (m2) |
اندازه صفحه فیلتر (ملی متر) |
ضخامت کیک فیلتر (ملی متر) |
حجم اتاق فیلتر (L) |
شماره صفحه فیلتر (PCS) |
فشار فیلتر (MPa) |
قدرت موتور (KW) |
وزن (کیلوگرم) |
ابعاد (ملی متر) (L×W×H) |
| XY4/450-30U | 4 | ۴۵۰×۴۵۰ | 30 | 60 | 9 | 0.6 | 2.2 | 860 | 1950×700×900 |
| XY6/450-30U | 6 | 91 | 14 | 910 | ۲۲۰۰ × ۷۰۰ × ۹۰۰ | ||||
| XY8/450-30U | 8 | 121 | 19 | 960 | 2450×700×900 | ||||
| XY10/450-30U | 10 | 151 | 24 | 1010 | 2700×700×900 | ||||
| XY12/450-30U | 12 | 182 | 29 | 1060 | 2950×700×900 | ||||
| XY15/450-30U | 15 | 225 | 36 | 1130 | ۳۳۰۰ × ۷۰۰ × ۹۰۰ | ||||
| XY16/450-30U | 16 | 243 | 39 | 1160 | ۳۴۵۰×۷۰۰×۹۰۰ | ||||
| XY15/630-30U | 15 | 630×630 | 226 | 18 | 1725 | 2640×900×1100 | |||
| XY20/630-30U | 20 | 297 | 24 | 1993 | 3940×900×1100 | ||||
| XY30/630-30U | 30 | 452 | 37 | 2360 | 3590×900×1100 | ||||
| XY40/630-30U | 40 | 595 | 49 | 2788 | 4300×900×1100 | ||||
| XY30/800-30U | 30 | 800×800 | 460 | 23 | 2170 | 3700×1400×1300 | |||
| XY40/800-30U | 40 | 595 | 30 | 2450 | 4300×1400×1300 | ||||
| XY50/800-30U | 50 | 748 | 38 | 2700 | 4840×1400×1300 | ||||
| XY60/800-30U | 60 | 902 | 46 | 2980 | 5440×1400×1300 | ||||
| XY70/800-30U | 70 | 1056 | 54 | 3250 | 6040×1400×1300 | ||||
| XY30/870-30U | 30 | 870×870 | 460 | 23 | 2580 | 3180×1200×1300 | |||
| XY40/870-30U | 40 | 595 | 30 | 2925 | 3570×1200×1300 | ||||
| XY50/870-30U | 50 | 748 | 38 | 3318 | 4110×1200×1300 | ||||
| XY60/870-30U | 60 | 902 | 46 | 3712 | 4550×1200×1300 | ||||
| XY70/870-30U | 70 | 1056 | 54 | 4106 | 4990×1200×1300 | ||||
| XY80/870-30U | 80 | 1210 | 62 | 4561 | 5430×1200×1300 |
سری های مختلف ماشین فشار فیلتر Toper:
1فشار فیلتر اتوماتیک کنترل شده با برنامه
2فشار فیلتر غشا
3. فشرده سازی هیدرولیک فشرده سازی فیلتر
4. فشرده سازی فلتر مطبوعات مکانیکی
5. فشار فلتر جک
6. صفحه آهن ریخته و فریم / اتاق فیلتر پرس
7. پرش فلتر فلز فولاد ضد زنگ و قاب
8. فشار فیلتر صفحه گرد
9. فشار فیلتر کیک پنبه ای
10فشار فیلتر کارتونی
11فشار فیلتر کمربند DY
12. DYX فشار بالا فشار کمربند فیلتر فشار بالا
13. مطبوعات فیلتر کمربند چرخشی DNY
14. فشرده سازی فیلتر سه کمربند ضخیم کننده و خشک کننده
