| محل منبع: | چین |
| نام تجاری: | TOPER |
| گواهی: | CE |
| شماره مدل: | XY10/450-30U |
| مقدار حداقل تعداد سفارش: | قابل مذاکره |
|---|---|
| قیمت: | Best factory price |
| جزئیات بسته بندی: | بسته بندی چوبی استاندارد صادراتی. |
| زمان تحویل: | 10-15 روز کاری پس از دریافت پرداخت شما |
| شرایط پرداخت: | L/C، T/T، D/A، D/P، Western Union |
| قابلیت ارائه: | 200 ست در ماه برای این فیلتر پرس صنعتی |
| منطقه فیلتراسیون: | 10 متر مربع | اندازه خارجی صفحه: | 505 * 505 میلی متر |
|---|---|---|---|
| حجم محفظه فیلتر: | 151 لیتر | شماره صفحه فیلتر: | 24 عدد |
| فشار فیلترینگ: | 0.6 مگاپاسکال | ترشح کیک: | دو کارگر با عملیات دستی |
| قدرت موتور: | 2200 وات | نوع فشرده سازی: | سیستم هیدرولیک |
| ولتاژ: | 380 ولت / 220 ولت / 400-450 ولت / سفارشی | روش تغذیه: | تغذیه مرکزی |
| مواد بشقاب: | پلی پروپیلن تقویت شده | نوع تخلیه مایع: | جریان باز یا بسته شدن جریان |
| نوع تخلیه کیک فیلتر: | تخلیه دستی | محیط فیلتر: | پارچه فیلتر |
| شرایط: | جدید |

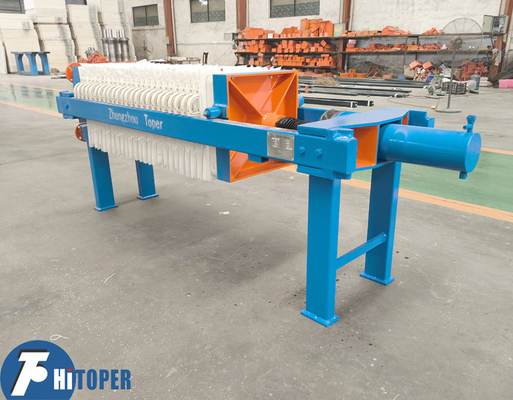

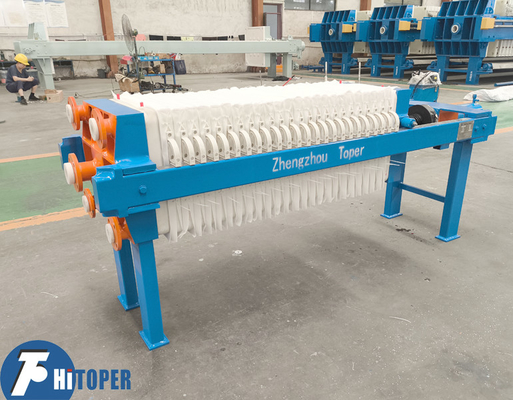

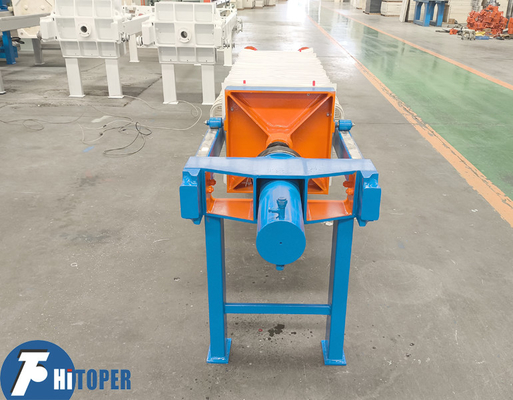

450x450mm صفحه هیدرولیک فشرده سازی صنعت فیلتر مطبوعات عملکرد جدایی جامد مایع
این دستگاه فشار فیلتراستفاده می شود در جداسازی جامد- مایع (محتوای جامد بهتر از 5٪ -50٪) از تعلیق varipis. به طور گسترده ای در معدن، شیمی. فلزات، پزشکی، نساجی، مواد غذایی، نمک اورانیک و صنایع دیگر استفاده می شود..
ایستگاه هیدرولیک این تجهیزات فشار فیلتر:1. واحد هیدرولیکی ، جوش و مهر و موم خم شدن فولاد کربن. A. فیلتر هوا پمپ های روغن خارجی مارک شانگهای Dazhong ، با اثر خنک کننده بهتر و نگهداری آسان B.دریچه های هیدرولیکی مارک شانگهای Huadaoلوله روغن با فشار بالا (36Mpa، 1.5m) و لوله روغن با فشار پایین (22.4Mpa، 2m) ، اتصال نرم استاندارد چین.
2. سیلندر هیدرولیک، با استفاده از مواد 27SiMn لوله فولادی بدون درز، قطر داخلی و محرک Φ120X400، فشار فشار 18-20MPa است.
3میله پیستون، سفت شدن فرکانس متوسط با فولاد 45 #، سختی سطح می تواند HRC48-50 باشد، و یک پوشش محافظت در خارج وجود دارد.
شعاع اصلی این دستگاه فیلتر صنعتی: مواد فولاد کربن با کیفیت بالا Q345 (طول و عرض و ضخامت، لوله مستطیل 120×60×6mm) ، طراحی ساختاری باکس جوشفرآیند جوش قوس فرو رفته اتوماتیک با جوش صاف و زیباهنوز با شن و ماسه برای از بین بردن زنگ و پوست اکسید پردازش شده، سپس با پرایمر اپوکسی رنگ آمیزی شده برای به دست آوردن شدت بالاتر و مقاومت در برابر خوردگی،همراه با آخرین حفاظت از رنگ ضد خوردگی پلی استر آکریلیک.
نحوه استفاده از یک فشار فیلتر،
مخلوط جامد مایع به فشار فیلتر پمپ می شود، که از تعدادی از صفحات فیلتر درهم شکسته تشکیل شده است که اتاق ها را تشکیل می دهند.صفحات در یک قاب فولاد ساخته شده پشتیبانی می شود و با نیروی اعمال شده از یک رام هیدرولیک نصب در کار قاب در انتهای ماشین بسته نگه داشته می شود.
هر صفحه فیلتر با یک پارچه فیلتر پوشانده شده است که ذرات جامد را حفظ می کند، اما به مایع اجازه می دهد از طریق دریچه های صفحه فیلتر عبور کند و خارج شود.
ذرات باقی مانده به تدریج بر روی سطح رسانه فیلتر جمع می شوند و پس از یک دوره زمانی در نهایت یک کیک جامد تشکیل می دهند.
همانطور که کیک فشار را در داخل فشار فیلتر ایجاد می کند فشار افزایش می یابد زیرا فیلترات باید از طریق کیک که تا حدودی تشکیل شده است عبور کند تا از اتاق خارج شود.به طور فزاینده ای سخت تر می شود که پمپ کردن را ادامه دهیم زیرا مطبوعات قادر به پذیرش مواد جامد بیشتری نیستنددر این مرحله پمپ تغذیه به ندرت می چرخد و جریان فیلترات از فشار فیلتر به طور قابل توجهی کاهش یافته یا به طور کامل متوقف شده است.
در این نقطه یا زمانی که زمان فیلتراسیون یا فشار از پیش تعیین شده به دست می آید، چرخه به پایان می رسد و کیک فیلتر به طور کامل تشکیل شده است.
پارامترهای فنی این تجهیزات فشار فیلتر:
| نوع |
منطقه فیلتر (m2) |
اندازه صفحه فیلتر (ملی متر) |
ضخامت کیک فیلتر (ملی متر) |
حجم اتاق فیلتر (L) |
شماره صفحه فیلتر (PCS) |
فشار فیلتر (MPa) |
قدرت موتور (KW) |
وزن (کیلوگرم) |
ابعاد (ملی متر) (L×W×H) |
| XY4/450-30U | 4 | ۴۵۰×۴۵۰ | 30 | 60 | 9 | 0.6 | 2.2 | 860 | 1950×700×900 |
| XY6/450-30U | 6 | 91 | 14 | 910 | ۲۲۰۰ × ۷۰۰ × ۹۰۰ | ||||
| XY8/450-30U | 8 | 121 | 19 | 960 | 2450×700×900 | ||||
| XY10/450-30U | 10 | 151 | 24 | 1010 | 2700×700×900 | ||||
| XY12/450-30U | 12 | 182 | 29 | 1060 | 2950×700×900 | ||||
| XY15/450-30U | 15 | 225 | 36 | 1130 | ۳۳۰۰ × ۷۰۰ × ۹۰۰ | ||||
| XY16/450-30U | 16 | 243 | 39 | 1160 | ۳۴۵۰×۷۰۰×۹۰۰ | ||||
| XY15/630-30U | 15 | 630×630 | 226 | 18 | 1725 | 2640×900×1100 | |||
| XY20/630-30U | 20 | 297 | 24 | 1993 | 3940×900×1100 | ||||
| XY30/630-30U | 30 | 452 | 37 | 2360 | 3590×900×1100 | ||||
| XY40/630-30U | 40 | 595 | 49 | 2788 | 4300×900×1100 | ||||
| XY30/800-30U | 30 | 800×800 | 460 | 23 | 2170 | 3700×1400×1300 | |||
| XY40/800-30U | 40 | 595 | 30 | 2450 | 4300×1400×1300 | ||||
| XY50/800-30U | 50 | 748 | 38 | 2700 | 4840×1400×1300 | ||||
| XY60/800-30U | 60 | 902 | 46 | 2980 | 5440×1400×1300 | ||||
| XY70/800-30U | 70 | 1056 | 54 | 3250 | 6040×1400×1300 | ||||
| XY30/870-30U | 30 | 870×870 | 460 | 23 | 2580 | 3180×1200×1300 | |||
| XY40/870-30U | 40 | 595 | 30 | 2925 | 3570×1200×1300 | ||||
| XY50/870-30U | 50 | 748 | 38 | 3318 | 4110×1200×1300 | ||||
| XY60/870-30U | 60 | 902 | 46 | 3712 | 4550×1200×1300 | ||||
| XY70/870-30U | 70 | 1056 | 54 | 4106 | 4990×1200×1300 | ||||
| XY80/870-30U | 80 | 1210 | 62 | 4561 | 5430×1200×1300 |
مجموعه های مختلف از محصولات ما ماشین فشار فیلتر به عنوان در زیر:
1فشار فیلتر اتوماتیک کنترل شده با برنامه
2فشار فیلتر غشا
3. فشرده سازی هیدرولیک فشرده سازی فیلتر
4. فشرده سازی فلتر مطبوعات مکانیکی
5. فشار فلتر جک
6. صفحه آهن ریخته و فریم / اتاق فیلتر پرس
7. پرش فلتر فلز فولاد ضد زنگ و قاب
8. فشار فیلتر صفحه گرد
9. فشار فیلتر کیک پنبه ای
10فشار فیلتر کارتونی
11فشار فیلتر کمربند DY
12. DYX فشار بالا فشار کمربند فیلتر فشار بالا
13. مطبوعات فیلتر کمربند چرخشی DNY
14. فشرده سازی فیلتر سه کمربند ضخیم کننده و خشک کننده
