| محل منبع: | چین |
| نام تجاری: | TOPER |
| گواهی: | CE |
| شماره مدل: | XZ150/1250-30U |
| مقدار حداقل تعداد سفارش: | 1 ست |
|---|---|
| قیمت: | Best factory price |
| جزئیات بسته بندی: | 1 * 40GP. |
| زمان تحویل: | 20-30 روز کاری پس از دریافت پرداخت شما |
| شرایط پرداخت: | L / C ، T / T ، D / A ، D / P ، Western Union |
| قابلیت ارائه: | 30 دستگاه در ماه برای این فیلتر پرس محفظه ای |
| منطقه فیلتر: | 150 متر مربع | اندازه صفحه PP: | 1250*1250 میلی متر |
|---|---|---|---|
| حجم محفظه فیلتر: | 2200 لیتر | شماره فیلتر: | 55 عدد |
| فشار فیلترینگ: | 0.6 مگاپاسکال | قدرت موتور: | 4 کیلو وات |
| وزن کامل: | 11000 کیلوگرم | بعد: | 6200*1800*1600 میلی متر |
| نوع بشقاب: | صفحه محفظه ای | مواد بشقاب: | پلی پروپیلن تقویت شده |
| رنگ صفحه: | سفید | تابع: | جداسازی جامد و مایع |
| روش تغذیه: | تغذیه مرکزی | نوع تخلیه جامد: | خودکار |
| ولتاژ: | 380 ولت / 220 ولت / 400-450 ولت / سفارشی | محیط فیلتر: | پارچه فیلتر |
| نوع فشار: | کمپرس هیدرولیک | وضعیت: | جدید |

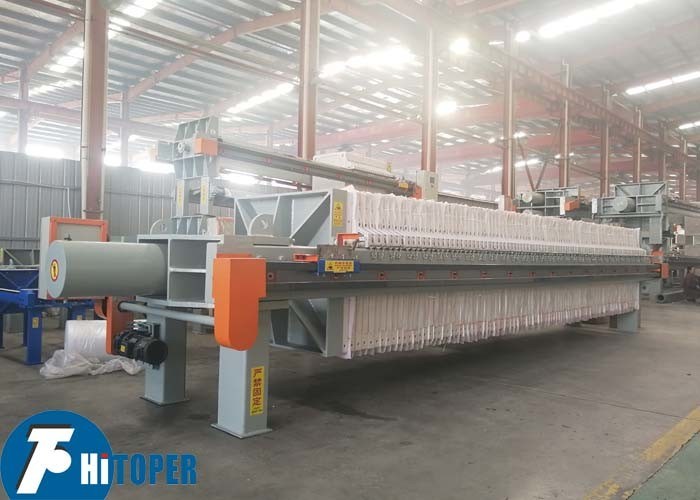

پرس فیلتر محفظه PP برای آبگیری دوغاب فشار بالا در صنعت سنگ با طراحی کاربرپسند
فیلتر پرس یک عملیات دسته ای با حجم ثابت از تجهیزات در محدوده 0.1m3 -20m3 است که مایعات و جامدات را با استفاده از فیلتراسیون فشاری جدا می کند. دوغاب به فیلتر پرس پمپ می شود و تحت فشار آبگیری می شود. فیلتر پرس را می توان برای جداسازی جامد از مایع یا تصفیه فاضلاب در صنایع و کاربردهای مختلف مانند معدن، متالورژی، بنزین، شیمیایی، پزشکی، رنگرزی، کاغذ، مواد غذایی، الکل، تولید نساجی و غیره استفاده کرد.
اجزای اصلی فیلتر پرس:
فیلتر پرس از قاب، صفحه فیلتر، سیستم پرس (دستی، مکانیکی، هیدرولیک و انواع دیگر) و سیستم کنترل الکتریکی تشکیل شده است. قسمت قاب نقش نگهدارنده دستگاه پرس و صفحه فیلتر را ایفا می کند و از پایه، صفحه پرس، صفحه رانش و تیر اصلی تشکیل شده است. صفحه فیلتر روی تیر اصلی بین صفحه تراکم و صفحه رانش نصب می شود و رسانه های فیلتر مانند پارچه فیلتر در وسط صفحه فیلتر نصب می شوند.
قاب: قاب فولادی به عنوان یک دستگاه گیره برای صفحات فیلتر عمل می کند.
صفحات فیلتر: کیک فیلتر در محفظه های بین صفحات فیلتر تشکیل می شود.

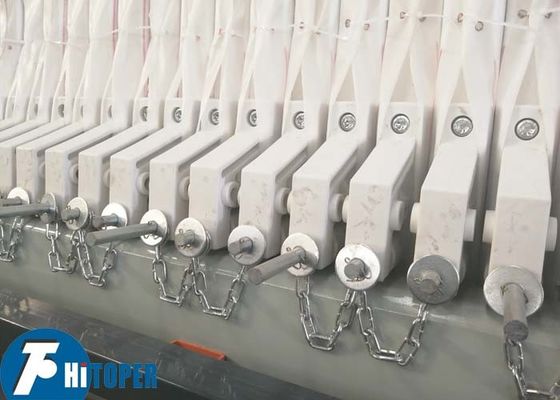

پارچه فیلتر: فیلتر پارچه ای است که به دو طرف صفحه فیلتر متصل می شود. جامدات روی پارچه جمع می شوند و کیک فیلتر را تشکیل می دهند و مایعات را از جامدات جدا می کنند.
اصل کار Chamber Filter Press:
1. دوغاب به فیلتر پرس پمپ می شود. مواد جامد به طور مساوی روی پارچه های فیلتر در طول چرخه تغذیه (پر) توزیع می شوند.
2. مواد جامد شروع به ساختن روی پارچه فیلتر می کنند، ذرات بعدی را به دام می اندازند و یک کیک فیلتر می سازند. کیک فیلتر به عنوان یک فیلتر عمقی برای جداسازی جامد/مایع عمل می کند. فیلتر از صفحات از طریق پورت های گوشه به منیفولد خارج می شود.
3. هنگامی که شیرهای صحیح در منیفولد باز هستند، فیلتر از طریق خروجی فیلتر از پرس خارج می شود. همانطور که پمپ تغذیه فیلتر پرس فشار ایجاد می کند، مواد جامد در داخل محفظه ها ساخته می شوند تا زمانی که کاملاً از کیک فیلتر پر شوند.
4. پس از پر شدن محفظه ها، چرخه پر شدن کامل شده و فیلتر پرس آماده تخلیه است.
برای این فیلتر پرس محفظه اتوماتیک، دستگاه اتوماتیک زیر برای انتخاب شما موجود است.
1. پارچه فیلتر واریس خودکار: با مقداری دوغاب با ویسکوزیته بالا، و کیک به سختی به طور خودکار از بین می رود، سیستم واریس پارچه ای که ما طراحی می کنیم می تواند زاویه پارچه فیلتر را به شکل V تغییر دهد، در همان زمان فنر متصل با پارچه می لرزد و کیک می افتد.
2. درب بمب خودکار: در هنگام فیلتر کردن فیلتر پرس، ممکن است بین صفحات فیلتر چکه ای وجود داشته باشد، سپس درب بمب نشتی را جمع آوری می کند، سپس از آلودگی در محل کار جلوگیری می کند، اما همچنین از افزایش رطوبت کیک در زیر فیلتر پرس جلوگیری می کند.
3. سیستم شستشوی خودکار پارچه: متصل به پمپ آب فشار قوی، هنگامی که فیلتر پرس کار را متوقف می کند، یا در صورت نیاز، به شستشوی پارچه ها و صاف بودن کمک می کند تا سرعت فیلتر را بازیابی کنید و عمر استفاده را افزایش دهید.
4. نوار نقاله: زیر فیلتر پرس قرار می گیرد، کیک فیلتر را با هم به یک طرف فیلتر پرس تحویل می دهد، برای دسته بعدی بهتر است.
5. سطل ذخیره لجن. پس از فیلتر کردن، کیک فیلتر را می توان در سطل ذخیره لجن منطبق تخلیه کرد، به راحتی می توان روی حمل و نقل تمرکز کرد.
پارامترهای فنی فیلتر پرس ما.
| تایپ کنید |
منطقه فیلتر (m2) |
صفحه فیلتر اندازه (میلی متر)
|
ضخامت کیک فیلتر (میلی متر) |
حجم محفظه فیلتر (L) |
شماره صفحه فیلتر (PCS) |
فشار فیلترینگ (MPa)
|
قدرت موتور (KW) |
وزن (کیلوگرم) |
ابعاد (میلی متر) (L×W×H) |
| XZ100/1250-30U | 100 | 1250×1250 | 30 | 1479 | 36 | 0.6 | 4.0 | 8307 | 5020×1800×1600 |
| XZ120/1250-30U | 120 | 1777 | 43 | 9308 | 5470×1800×1600 | ||||
| XZ140/1250-30U | 140 | 2094 | 51 | 10455 | 5990×1800×1600 | ||||
| XZ160/1250-30U | 160 | 2381 | 58 | 11492 | 6450×1800×1600 | ||||
| XZ180/1250-30U | 180 | 2669 | 65 | 12494 | 6905×1800×1600 | ||||
| XZ200/1250-30U | 200 | 2965 | 72 | 13504 | 7360×1800×1600 | ||||
| XZ220/1250-30U | 220 | 3285 | 80 | 14652 | 7880×1800×1600 | ||||
| XZ250/1250-30U | 250 | 3737 | 91 | 16227 | 8600×1800×1600 | ||||
| XZ200/1500-30U | 200 | 1500×1500 | 3025 | 49 | 0.6 | 7.5 | 20030 | 6400×2200×1900 | |
| XZ250/1500-30U | 250 | 3739 | 61 | 22978 | 7225×2200×1900 | ||||
| XZ300/1500-30U | 300 | 4413 | 74 | 26026 | 8130×2200×1900 | ||||
| XZ350/1500-30U | 350 | 5210 | 86 | 29220 | 8570×2200×1900 | ||||
| XZ400/1500-30U | 400 | 6007 | 99 | 32574 | 9880×2200×1900 | ||||
| XZ450/1500-30U | 450 | 6743 | 111 | 35586 | 10820×2200×1900 | ||||
| XZ500/1500-30U | 500 | 7478 | 123 | 38606 | 11560×2200×1900 | ||||
| XZ600/2000-30U | 600 | 2000×2000 | 40 | 12000 | 85 | 0.6 | 7.5 | 49000 | 11100×3000×2500 |
| XZ700/2000-30U | 700 | 14000 | 99 | 53000 | 12200×3000×2500 | ||||
| XZ800/2000-30U | 800 | 16000 | 107 | 57000 | 13350×3000×2500 | ||||
| XZ900/2000-30U | 900 | 18000 | 127 | 61000 | 14500×3000×2500 | ||||
| XZ1000/2000-30U | 1000 | 20000 | 141 | 65000 | 15600×3000×2500 |
خدمات تاپر:
1. ما یک فرد حرفه ای آنلاین داریم تا اطلاعات جامع و با درک آسان و جزئیات و داده های فنی در مورد ماشین مورد علاقه شما را به شما ارائه دهیم؛ ابهامات یا سؤالات شما در مورد دستگاه را حل کنید.
2. با توجه به نیاز شما برای مرجع خود، مناسب ترین نوع دستگاه را به شما توصیه می کند
3. اگر از کارخانه ما بازدید می کنید، برنامه را ترتیب دهید.
4. مهندس فنی ما را برای نصب، تست عملیات، سوالات اسلوو و غیره در صورت نیاز به کشور خود بفرستید.
