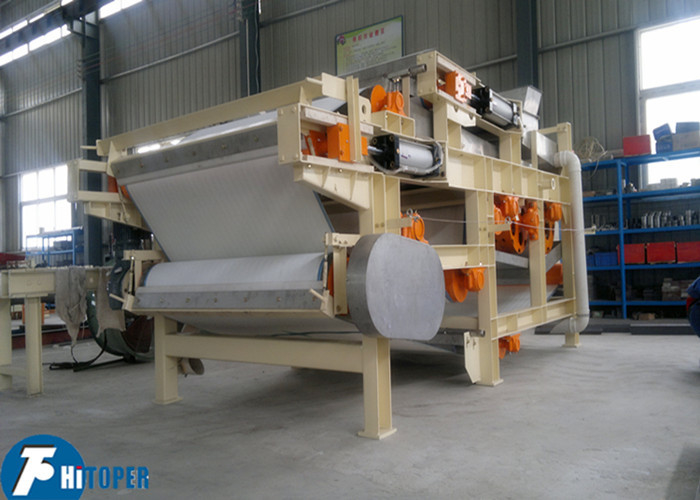

فیلتر پرس تسمه‌ای صنعتی طراحی شده برای آبگیری لجن در مقیاس بزرگ با سیستم غلتکی فشاری و دستگاه کشش

پرس فیلتر تسمه ای صنعتی طراحی شده برای آبگیری لجن در مقیاس بزرگ با سیستم غلتکی فشاری و دستگاه کشش





معرفی محصول



دستگاه آبگیر تسمه ای غلیظ کننده تسمه ای، عمدتاً برای پردازش لجن که در استخر غلیظ کننده متمرکز نشده است (مانند لجن باقی مانده A/O، لجن باقی مانده SBR) استفاده می شود، همچنین دارای دو عملکرد است: غلظت و آبگیری. ساختار آن با دستگاه آبگیر تسمه ای غلیظ کننده بشکه ای دوار متفاوت است، لجن توسط گرانش تسمه آبگیری می شود، این دستگاه در ظرفیت بالاتر استفاده می شود.





اجزای تشکیل دهنده:



1. قاب

2. دستگاه توزیع دوغاب

3. سینی بالایی دریافت مایع

4. سیستم غلتکی آبگیری

5. سیستم غلتکی فشاری

6. دستگاه کشش

7. سینی میانی دریافت مایع

8. دستگاه شستشو

9. غلتک تنظیم کننده بالایی

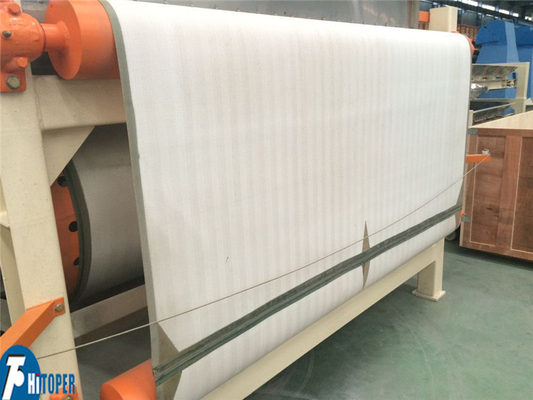

10. تسمه فیلتر بالایی

11. اسکرپر بالایی

12. اسکرپر پایینی

13. دستگاه محرک

14. تسمه فیلتر پایینی

15. غلتک تنظیم کننده پایینی

16. سینی پایینی دریافت مایع





یادداشت ها:



1. دستگاه بدون لرزش و ضربه به نرمی کار می کند

2. بار پایه 1.6 برابر وزن دستگاه است. ضخامت لایه سطحی بتن و مجموعه میلگرد فونداسیون توسط کاربر تعیین می شود.

3. به جز سمتی که نزدیک تسمه نقاله است، سه طرف دیگر حدود 1 متر از دستگاه فاصله دارند.

4. ساخت مخزن جمع آوری آب برای جمع آوری آب است، که توسط کاربر نیز تعیین می شود.

5. واحد میلی متر است.





پارامترهای فنی پرس فیلتر تسمه ای:



نوع		DY750	DY1000	DY1500	DY2000		DY2500	DY3000
عرض فیلتر (میلی متر)		750	1000	1500	2000		2500	3000
ظرفیت غلظت ورودی (مواد جامد 1.5 تا 2.5%)		6 تا 9	8 تا 12	12 تا 18	16 تا 24		20 تا 30	28 تا 38
حجم خشک (کیلوگرم در ساعت)		110 تا 225	150 تا 300	225 تا 450	300 تا 600		375 تا 750	420 تا 950
محتوای رطوبت (%)		63 تا 84.5	63 تا 84.5	63 تا 84.5	63 تا 84.5		63 تا 84.5	63 تا 84.5
قدرت موتور (اسب بخار)		1.5	1.5	1.5	2.2		2.2	2.2
ابعاد مرجع (میلی متر)	طول	4250	4250	4250	4250		4250	4250
	عرض	1630	1880	2380	2920		3420	3920
	ارتفاع	2100	2100	2100	2100		2100	2100
وزن (کیلوگرم)		2570	2920	3590	4490	5520		6220
