مطبوعات فیلتر کمربند صنعت چاپ و رنگ آمیزی با عرض کمربند فیلتر 500 میلی متر

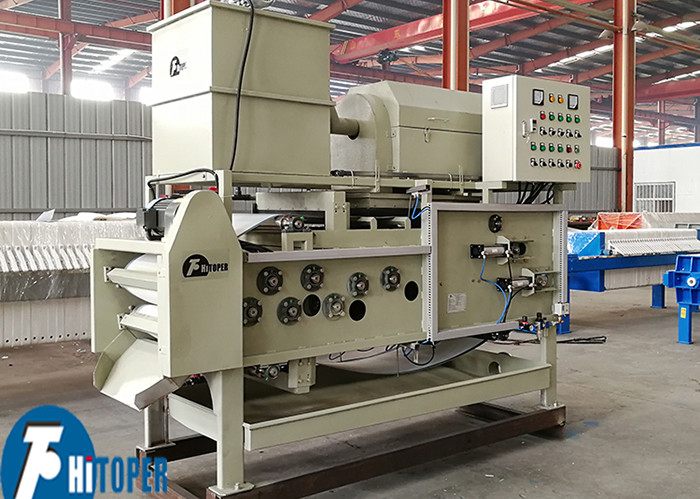

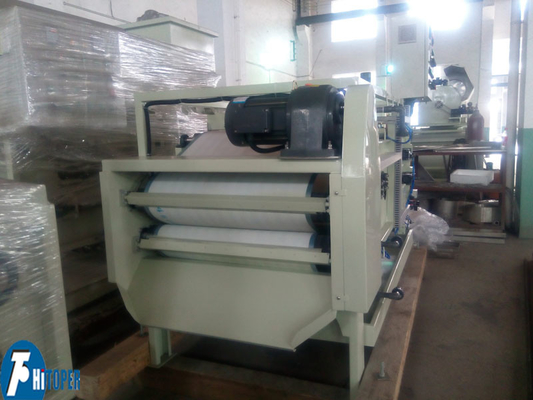

فشرده سازی فیلتر کمربند کاملا اتوماتیک 500mm Filter Belt Width Sludge Dewatering Belt Press

DY سری فشار فیلتر کمربند است موسسات تحقیقاتی ملی با معرفی فن آوری های پیشرفته خارجی بر اساس توسعه موفق از مدل های جدید،به طور گسترده در تصفیه فاضلاب شهری استفاده می شودصنعت مواد شیمیایی، پالایش نفت، فلزات، کاغذ، چرم، مواد غذایی، شستشوی زغال سنگ، صنعت چاپ و رنگ آمیزی، آب زدایی لجن. کار مداوم ماشین، درجه بالایی از اتوماسیون، صرفه جویی در انرژی،کارایی بالا، نگهداری آسان، برای تجهیزات تخلیه آب لجن ایده آل است.

فیلتر فشار کمربند عمدتا شامل یک دستگاه راننده، یک قاب، یک رول فشار، یک کمربند فیلتر بالا، یک کمربند فیلتر پایین، یک دستگاه کشش کمربند فیلتر، یک دستگاه تمیز کردن کمربند فیلتر است.یک دستگاه تخلیه، يک سيستم کنترل هوا و يک سيستم کنترل الکتريکي

1 فریم: فریم فیلتر فشار کمربند عمدتاً برای پشتیبانی و تثبیت سیستم رول فشار و سایر اجزای آن استفاده می شود.

2 سیستم رولر فشار: این سیستم شامل رولر هایی است که قطر آنها از بزرگ تا کوچک است.هنگامی که آن را از طریق رول های مطبوعات در ردیف عبور می کند، یک گرادیان فشار از کوچک به بزرگ تحت تنش کمربند فیلتر شکل می گیرد. آب به تدریج حذف می شود.

3 دستگاه تخلیه آب از ناحیه گرانش: این دستگاه عمدتاً از براکت و هپر ناحیه گرانش تشکیل شده است. مواد فلوکولی شده مقدار زیادی آب را از ناحیه گرانش حذف می کنند و مایع ضعیف می شود,که شرایطی را برای خشک شدن پس از اکستروژن ایجاد می کند.

4 دستگاه تخلیه آب منطقه ای به شکل کج: The wedge-shaped zone formed by the upper and lower filter belts exerts a pressing force on the clamped material and performs pre-pressure dehydration to meet the requirements for the liquid content and fluidity of the material in the squeeze dewatering section.

5 کمربند فیلتر: این قطعه اصلی فیلتر فشار کمربند است. فاز جامد و مایع لجن در بالا و پایین جدا می شوند. کمربند فیلتر پایین رسانه فیلتر است.کمربندهای فیلتر بالا و پایین برای دور زدن فشرده شدن تنش دارندرول برای به دست آوردن نیروی فشار مورد نیاز برای حذف رطوبت مواد.

دستگاه تنظیم کمربند فیلتر: این دستگاه از اجزای اجرایی تشکیل شده است: سیلندر هوا، تنظیم فشار سیگنال رول و سیستم الکتریکی.نقش آن تنظیم انحراف کمربند فیلتر ناشی از دلایل مختلف مانند تنش کمربند فیلتر نابرابر است، خطای نصب رول، تغذیه نامنظم و غیره، در نتیجه اطمینان از تداوم و ثبات فیلتر فشار کمربند.

7. دستگاه تمیز کردن کمربند فیلتر: این شامل یک اسپری، یک جعبه تماس آب تمیز کننده و یک پوشش تمیز کننده است. هنگامی که کمربند فیلتر در حال حرکت است، به طور مداوم از دستگاه تمیز کننده عبور می کند،و تحت تاثیر آب فشاری است که از دوش پاشیده می شود. آماده

8دستگاه کشش کمربند فیلتر: شامل یک سیلندر کشش، یک رول کشش و مکانیزم همگام سازی است.نقش آن این است که به تنش کمربند فیلتر و فراهم کردن شرایط تنش لازم برای تولید نیروی فشار پریس تخلیه آباین می تواند با تنظیم فشار هوا از سیلندر تنش سیستم فشار هوا به دست آید.

9 دستگاه تخلیه: شامل صفحه کنده کننده، حامل چاقو، رول تخلیه و غیره است. عملکرد آن این است که کیک فیلتر خشک شده و کمربند فیلتر را برای رسیدن به هدف تخلیه پوست کند.

10 دستگاه انتقال: آن را از موتور، کاهش دهنده، مکانیسم انتقال گیرنده و غیره تشکیل شده است. آن منبع قدرت برای حرکت کمربند فیلتر است،و می تواند سرعت کاهش دهنده را تنظیم کند تا نیازهای سرعت کمربند های مختلف را در فرآیند برآورده کند.

11 سیستم پنوماتیک: این سیستم عمدتاً از یک منبع برق (خازن ذخیره گاز، موتور، پمپ هوا و غیره) ، اجزای اجرایی (سیلندرها) ،و اجزای کنترل پنوماتیک (از جمله رله های فشار)، فشار جریان و دریچه های کنترل جهت). عنصر کنترل فشار هوا فشار هوا را کنترل می کند.سرعت جریان و جهت برای اطمینان از داشتن یک فشار و سرعت خاص در دستگاه فشار هوا، و به طور معمول با توجه به یک روش از قبل تعیین شده کار می کند.

ترکیب قطعات:

1. قاب

2دستگاه توزیع آب رسوب

3سینی بالای مایع گیرنده

4. سيستم رولر تخليه آب

5. سيستم رولر فشار

6دستگاه تنش

7سینی وسط مایع گیرنده

8دستگاه شستشو

9رولر تنظیم کننده بالینی

10کمربند فیلتر بالایی

11. کندهاي بالايي

12. کندهاي پايين

13دستگاه راننده

14کمربند فیلتر پایین

15. رولر تنظیم کننده پایین

16سینی پایین مایعات

پارامترهای فنی فشار فیلتر کمربند:

استفاده معمول از مواد خمیر در فشار فیلتر کمربند:
